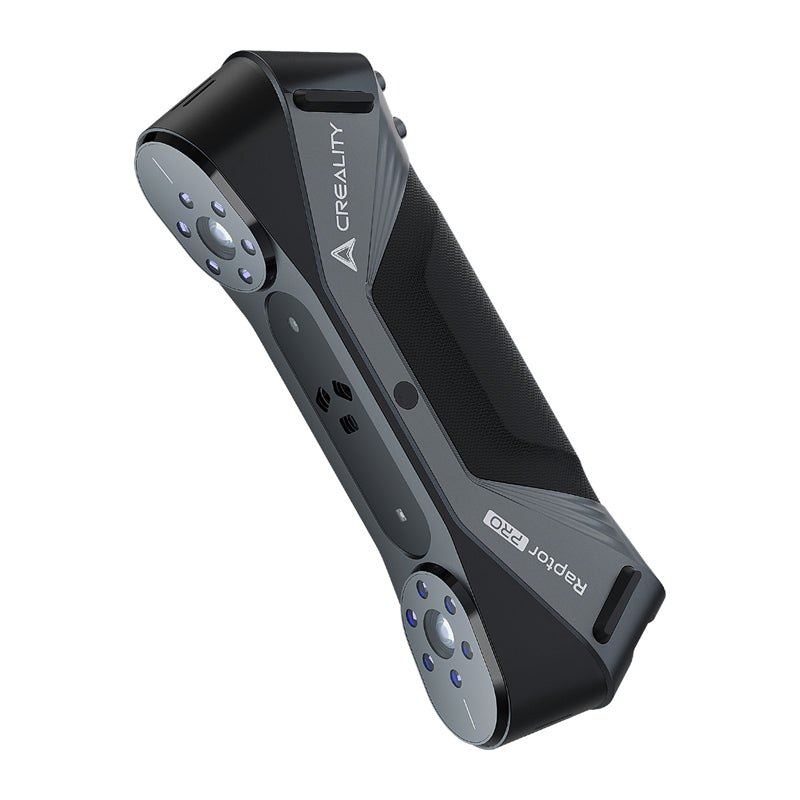

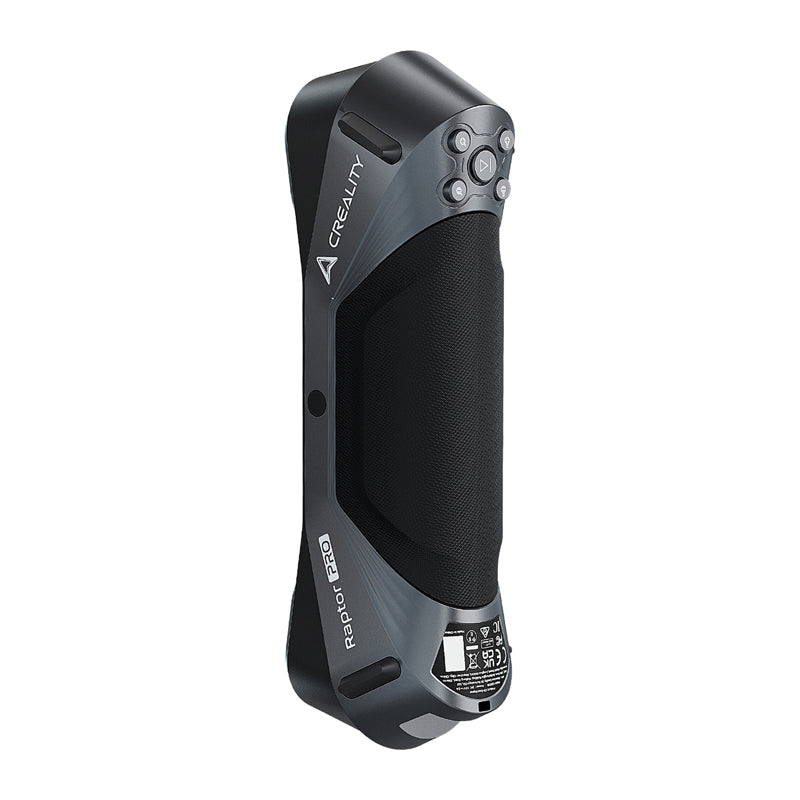

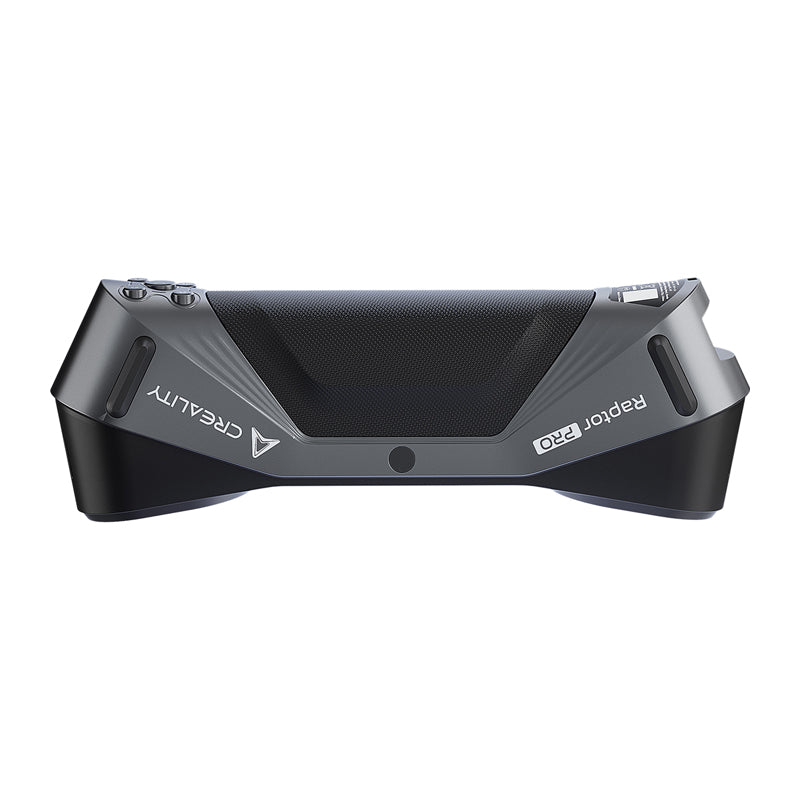

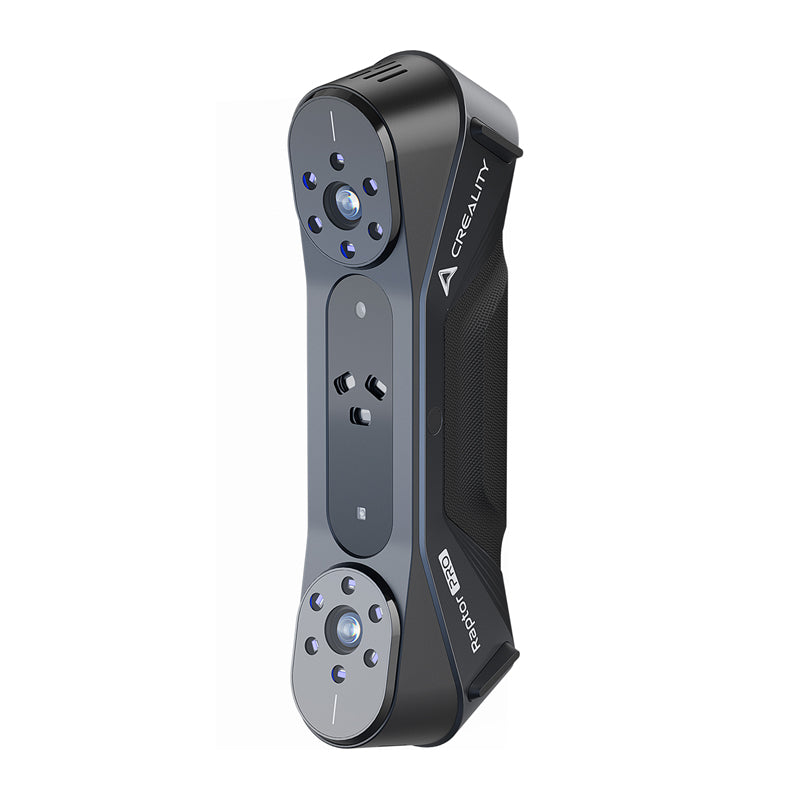

3D skaitytuvas Creality CR-Scan Raptor Pro

3D skaitytuvas CR-Scan Raptor Pro yra pažangus matavimo įrankis, skirtas profesionalioms inžinerijos, automobilių pramonės, gamybos ir dizaino reikmėms. Jis sujungia tris skenavimo technologijas – mėlynos lazerio linijos, artimosios infraraudonosios (NIR) struktūrizuotos šviesos ir pilnaspalvio RGB fiksavimo – siūlydamas išskirtinį tikslumą, didelį greitį ir didžiulį lankstumą. Šį sprendimą Creality sukūrė vartotojams, kurie tikisi patikimo 3D duomenų nuskaitymo be nereikalingų apribojimų.

Dviguba mėlyno lazerio sistema

CR-Scan Raptor Pro turi du mėlynos šviesos skenavimo režimus, tarp kurių galima sklandžiai perjungti darbo metu. 22 kryžminės lazerio linijos užtikrina platų aprėpties plotą ir leidžia greitai nuskaityti vidutinius bei didelius objektus, sumažinant praėjimų skaičių ir nereikalingus pakartojimus. Savo ruožtu 7 lygiagrečios lazerio linijos, kurių kiekviena yra tik 0,1 mm storio, skirtos nuskaityti fragmentus, reikalaujančius maksimalaus detalumo – idealiai tinka fiksuoti aštrius kraštus ir smulkias detales.

Universalumas ir skenavimo patogumas naudojant NIR

Artimosios infraraudonosios (NIR) struktūrizuotos šviesos technologija leidžia skenuoti iki 30 kadrų per sekundę greičiu ir yra ideali objektams su įvairia geometrija. NIR šviesos ir mėlynų lazerio linijų derinys leidžia nuskaityti daiktus, kurių dydis svyruoja nuo 5 × 5 × 5 mm iki 4000 × 4000 × 4000 mm, apimant viską nuo mažų techninių komponentų iki didelių pramoninių dalių, formų, automobilių detalių ir net visų žmogaus figūrų.

Profesionalaus lygio tūrinis tikslumas

CR-Scan Raptor Pro siūlo 0,02 mm + 0,08 mm/m tūrinį tikslumą, todėl jis tinka užduotims, reikalaujančioms didelio matavimo tikslumo. Temperatūros kompensavimo algoritmas užtikrina stabilų veikimą ir pakartojamus rezultatus net ilgų skenavimo sesijų metu. Dėl iki 660 000 taškų per sekundę našumo ir iki 60 kadrų per sekundę skenavimo dažnio darbas su skaitytuvu yra sklandus, greitas ir itin efektyvus net su dideliais objektais.

Skenavimas be žymeklių ir purškiklių

Dėl 3D vaizdo gavimo technologijos su taškų atitikimu, skaitytuvas leidžia skenuoti nenaudojant žymeklių objektams, turintiems daug geometrinių ypatybių. Be to, įrenginys išsiskiria labai dideliu pritaikomumu medžiagoms – jis leidžia skenuoti juodus ir metalinius paviršius be matinių purškiklių, o tai žymiai sutrumpina objekto paruošimui reikalingą laiką ir supaprastina visą procesą.

Greitas ir tikslus žmonių skenavimas

Specialus „Face & Body“ režimas naudoja dedikuotą veido atvaizdavimo algoritmą, kuris tiksliai atkuria detales ir palengvina plaukų skenavimą. Visą žmogaus kūną galima nuskenuoti vos per 2 minutes, todėl Raptor Pro yra puikus įrankis medicinos, ergonomikos, aprangos ir dizaino reikmėms.

Stabilumas ir atsparumas visomis sąlygomis

„One-Shot“ 3D vaizdo gavimo technologija užtikrina natūralų vaizdo stabilizavimą ir sumažina sekimo praradimo riziką atliekant rankinį skenavimą. Greito atsukimo funkcija dar labiau pagerina darbo sklandumą. Mėlynas lazeris yra labai atsparus aplinkos šviesai, todėl galima skenuoti lauke – iki 50 000 liuksų 7 linijų režimu ir iki 100 000 liuksų 22 kryžminių linijų režimu. Žiedinis šviesos indikatorius, fiziniai valdymo mygtukai ir neslystantis korpusas daro skaitytuvą greitą ir intuityvų naudoti. Be to, nuimamas dirželis padidina saugumą skenuojant rankiniu būdu ir naudojant mobiliai.

Pažangi optika ir 3D kamera

Vaizdo gavimo sistemos šerdis yra 2,3 MP 3D kamera su mažų iškraipymų objektyvu (<5‰), 20 mm lauko gyliu ir 9 elementų stiklo konstrukcija. Metalinis vamzdis ir objektyvo laikiklis užtikrina mechaninį stabilumą ir ilgą tarnavimo laiką, todėl gaunama išskirtinė geometrinių duomenų kokybė. Integruota RGB kamera leidžia atlikti 24 bitų pilnaspalvį skenavimą visais darbo režimais. Mėlyna šviesa suteikia apšvietimą lazerinio skenavimo metu, o balta šviesa padidina spalvų tekstūrų ryškumą ir įskaitomumą, užtikrindama tikrovišką paviršiaus atkūrimą.

Profesionali programinė įranga CrealityScan

Programinė įranga CrealityScan sukurta maksimaliam naudojimo patogumui. Ji siūlo aiškias pamokas pradedantiesiems, modelių apdorojimą vienu paspaudimu, pažangius redagavimo įrankius ir efektyvų taškų debesies bei tinklelio duomenų valdymą. Duomenis iš skaitytuvo galima importuoti tiesiai į pirmaujančias tikrinimo ir projektavimo programas, tokias kaip Geomagic Control X, Geomagic Design X ir Verisurf Inspect. Integracija vienu paspaudimu žymiai supaprastina kokybės kontrolę, atvirkštinę inžineriją, CAD projektavimą ir modelių paruošimą tolesniam apdorojimui ar 3D spausdinimui.

Komplektacija

• skaitytuvas
• USB 3.0 duomenų perdavimo kabelis (Type-C/Type-A)
• maitinimo adapteris
• adapteris
• didelio tikslumo stiklo kalibravimo plokštė
• atspindintys žymekliai (D6mm, D3mm)
• dirželis
• USB-C adapteris
• valymo šluostė
• vandeniui atsparus dėklas
• naudotojo vadovas
