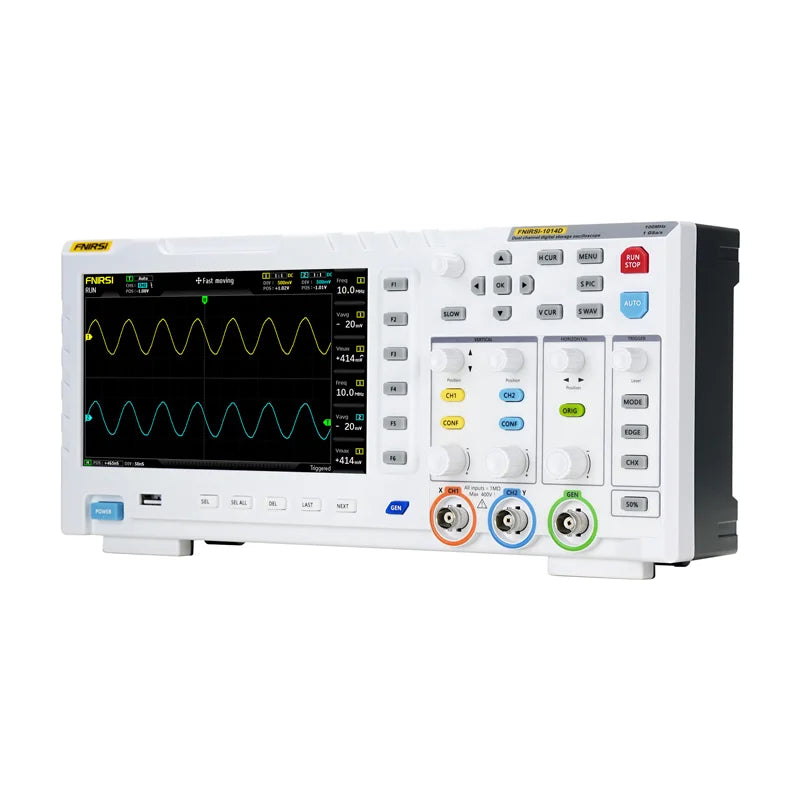

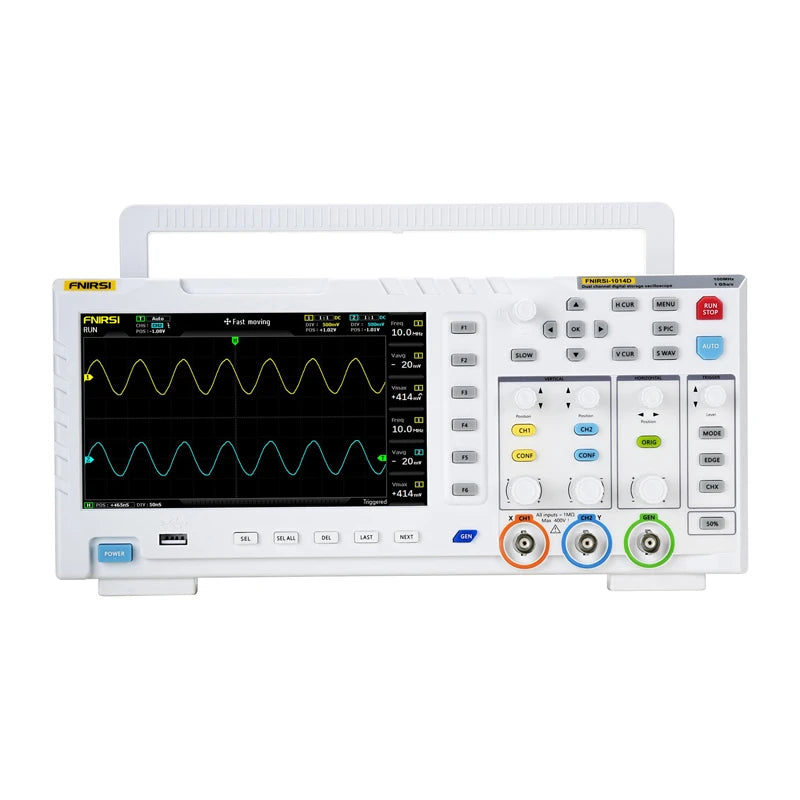

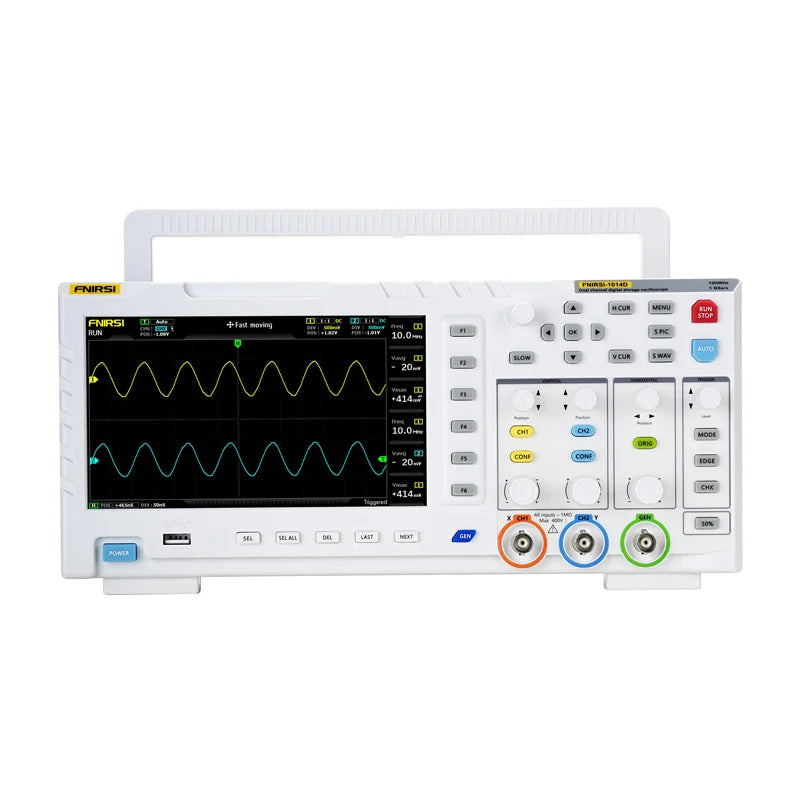

FNIRSI 1014D 2-in-1 osciloskopas ir signalų generatorius

FNIRSI 1014D yra kompaktiškas skaitmeninis osciloskopas, skirtas elektronikos servisams, tyrimų ir plėtros skyriams, techniniam švietimui bei entuziastams. Jis leidžia vienu metu analizuoti ir generuoti signalus, o tai žymiai išplečia taikymo sritis diagnozuojant grandines, testuojant prototipus ar mokantis dirbti su bangų formomis. Įrenginys turi du įvesties kanalus su 1 MΩ varža ir palaiko 100 MHz pralaidumą esant 1 GSa/s diskretizacijos dažniui. 7 colių LCD ekranas su 800×480 px raiška palengvina darbą. Galima naudoti automatinę analizę, FFT, X-Y režimą ir kursorių įrašymą. Taip pat yra 1 GB vidinė atmintis su galimybe išsaugoti iki 1000 bangų formų ir 1000 ekrano nuotraukų, o duomenis galima lengvai eksportuoti į kompiuterį per USB.

Greita signalų analizė

Didelis 1 GSa/s diskretizacijos dažnis ir 100 MHz pralaidumas leidžia detaliai analizuoti analoginius ir skaitmeninius signalus. Tai leidžia įrenginiui užfiksuoti net trumpalaikes bangos formos anomalijas. Triggerio režimai apima „Auto“, „Single“ ir „Normal“, todėl įrenginys gali užfiksuoti tiek trikdžių impulsus, tiek įprastus analoginius signalus, pavyzdžiui, sinusoidus.

Integruotas DDS generatorius

Integruotas DDS signalų generatorius palaiko 14 standartinių bangų formų (įskaitant sinusinę, stačiakampę, pjūklinę, trikampę), su tiksliu dažnio reguliavimu 1 Hz žingsniu. Naudojamas sprendimas leidžia generuoti signalus su tiksliais parametrais testavimui ir modeliavimui. Išvesties dažnių diapazonas siekia iki 10 MHz (sinusinei bangai), o tai leidžia testuoti platų elektroninių ir signalų grandinių spektrą.

Bangų formos fiksavimo funkcija

„Capture output“ funkcija leidžia išsaugoti dalį arba visą faktinę bangos formą iš osciloskopo kaip generatoriaus išvesties signalą. Galimybė išsaugoti iki 1000 pasirinktinių signalų padidina testavimo ir analizės lankstumą. Šis sprendimas išskiria FNIRSI 1014D iš klasikinių savavališkų generatorių, kurie remiasi tik rankiniu signalo reguliavimu.

Apsauga nuo viršįtampių

Integruotas aukštos įtampos apsaugos modulis leidžia įrenginiui saugiai matuoti signalus iki 400 V (su x10 zondu), sumažinant įrenginio sugadinimo riziką matuojant elektros tinklo maitinamose sistemose. Apsaugos funkcija veikia automatiškai, todėl atsitiktinis zondo naudojimas neperjungus į x10 režimą nekelia pavojaus sugadinti įrangą.

Didelio aiškumo ekranas

7 colių TFT spalvotas ekranas su 800x480 pikselių raiška užtikrina aiškų bangų formų atvaizdavimą. Automatinis režimas ir intuityvi sąsaja leidžia greitai gauti signalo vaizdą be rankinio reguliavimo. Dėl išmaniojo aptikimo algoritmo įrenginys automatiškai sureguliuoja triggerio lygį net bangų formoms su keliais nuolydžiais ar vadinamąja „mirtina zona“. Toks sprendimas taupo laiką ir padeda išvengti interpretavimo klaidų. Osciloskopas savo 1 GB vidinėje atmintyje gali išsaugoti iki 1000 ekrano nuotraukų ir 1000 bangų formų. Duomenis galima peržiūrėti kaip miniatiūras, o tai palengvina greitą peržiūrą ir pasirinkimą. Sąsaja leidžia vartotojams priartinti, ištrinti ir eksportuoti įrašus neišeinant iš peržiūros režimo.

Signalų analizės funkcijos

Integruota FFT funkcija ir X-Y bangų formos rodymo režimas leidžia analizuoti harmonikas bei palyginti dviejų signalų amplitudes ir fazių poslinkius. Tai naudingi įrankiai diagnozuojant elektronines grandines. Be to, rankinio kursoriaus matavimo režimas leidžia nuskaityti piko vertę ir dažnį be būtinybės perskaičiuoti skalę, o tai padidina analizės tikslumą net esant iškraipytoms bangų formoms. Įrenginyje naudojamas specialus algoritmas ciferblato signalui dekoduoti, pašalinantis klaidingų rodmenų problemą, kurią sukelia mechanizmo oksidacija ar nusidėvėjimas. Net ir sugadinus koduotuvą, osciloskopas veikia tinkamai.

Komplekte:

• FNIRSI 1014D 2-in-1 osciloskopas
• 100 MHz zondas x2
• USB įkroviklis
• Vartotojo vadovas
