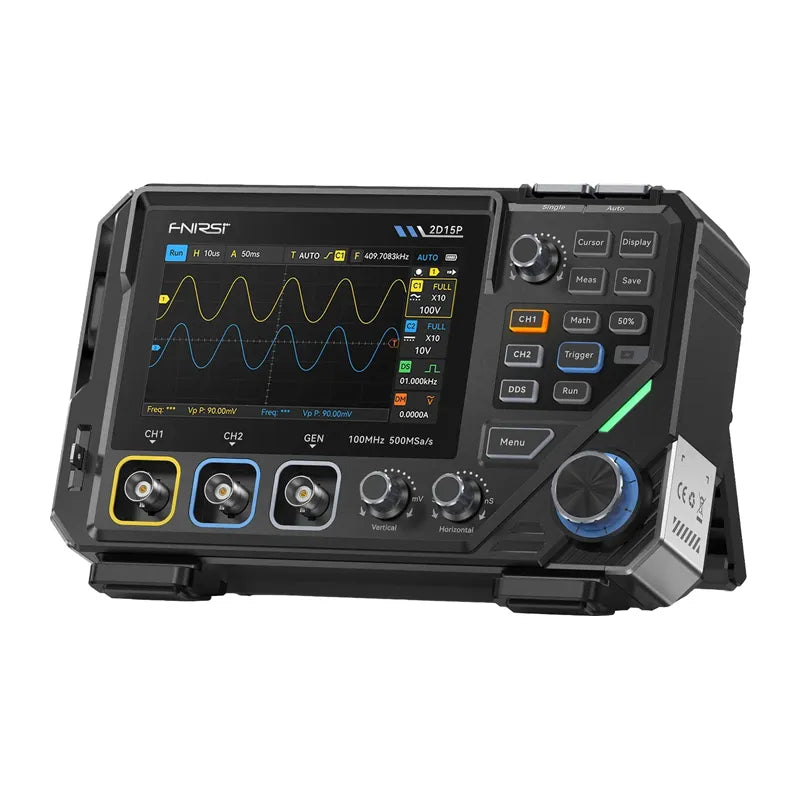

FNIRSI 2D15P osciloskopas

Tikslūs matavimai, patogi signalų analizė ir plačios diagnostikos galimybės nebūtinai reikalauja kelių atskirų prietaisų naudojimo. FNIRSI 2D15P sujungia dviejų kanalų osciloskopo, „True RMS“ multimetro ir signalų generatoriaus funkcijas, siūlydamas visapusišką pagalbą atliekant techninės priežiūros, laboratorinius ir projektavimo darbus. Intuityvus valdymas, greitas duomenų apdorojimas ir aiškus jutiklinis ekranas užtikrina, kad kiekvienas bandymas vyktų sklandžiai ir patogiai. Visas prietaisas yra lengvo, nešiojamo dizaino su didelės talpos baterija, todėl jis idealiai tinka naudoti tiek darbo vietoje, tiek lauko sąlygomis.

Išplėstinė signalų analizė

Prietaisas veikia kaip dviejų kanalų osciloskopas, kurio pralaidumas yra 100 MHz, kai dirbama vienu kanalu, ir 50 MHz, kai naudojami abu kanalai vienu metu. 500 MSa/s diskretizacijos dažnis leidžia tiksliai užfiksuoti net greitai kintančius signalus. Galimi trys atminties gyliai (10 K, 100 K ir 1 M taškų), leidžiantys pritaikyti duomenų rinkimą pagal atliekamų matavimų pobūdį. Įspūdingas bangos formų fiksavimo greitis, siekiantis maždaug 1 200 kadrų per sekundę, padidina tikimybę aptikti trumpalaikius trikdžius ir nelygumus. Be to, 20 MHz pralaidumo ribotuvas efektyviai sumažina triukšmą, palengvindamas pulsacijų analizę ir įgalindamas tikslius matavimus.

Plačios diagnostikos funkcijos

Modelis turi 4,3 colio IPS jutiklinį ekraną, kuris veikia kartu su fiziniais mygtukais, užtikrindamas patogų valdymą įvairiomis darbo sąlygomis. Bangos formų rodymas naudojant 128 pilkos spalvos lygius ir spalvų temperatūros vizualizaciją palengvina signalo stabilumo ir jo kitimo laike stebėjimą. Begalinio išlaikymo funkcija leidžia uždėti vieną bangos formą ant kitos, o XY režimas palengvina signalų fazinių ryšių analizę. Prietaisas atlieka matematines operacijas realiuoju laiku, tokias kaip signalų sudėtis, atimtis, daugyba ar dalyba. Analizę papildomai palaiko matavimo žymekliai, 13 automatinių parametrų matavimų bei „Auto“, „Normal“ ir „Single“ paleidimo režimai, leidžiantys lengvai pritaikyti įrašymo metodą tiriamam signalui.

Trys prietaisai viename

FNIRSI 2D15P turi įmontuotą DDS signalų generatorių, kurio dažnis siekia iki 10 MHz, galintį generuoti 11 dažniausiai naudojamų bangų formų su reguliuojama amplitude ir užpildos koeficientu. Dėl to prietaisas idealiai tinka elektroninių grandinių testavimui ir derinimui. Integruotas „True RMS“ multimetras su 19 999 skaičių raiška leidžia tiksliai išmatuoti kintamosios ir nuolatinės srovės įtampą bei srovę, varžą, talpą, taip pat tikrinti diodus ir grandinės vientisumą. Papildomas diagnostikos įrankis yra „Curve View“ funkcija, kuri rodo realaus laiko signalo pokyčių grafiką, palengvindama stebėjimą ir analizę.

Paruoštas naudojimui bet kokiomis sąlygomis

Didelį veikimo greitį užtikrina moderni architektūra, pagrįsta FPGA, MCU ir ADC lustais, garantuojanti efektyvų signalų apdorojimą ir stabilų prietaiso veikimą. Kompaktiškas korpusas yra maždaug 30 % lengvesnis nei ankstesnių modelių, todėl jį patogiau transportuoti ir naudoti. Įmontuota 5000 mAh baterija užtikrina ilgą veikimo laiką, o universalus USB-C jungtis leidžia greitai ir patogiai įkrauti. Prietaisas taip pat leidžia įrašyti bangos formas ir eksportuoti duomenis vėlesnei analizei, todėl jis idealiai tinka tiek greitiems matavimams, tiek sudėtingesnėms diagnostikos užduotims.

Rinkinio turinys

• 2D15P osciloskopas
• P6100 zondas x2
• multimetro zondas
• krokodilo tipo zondas
• USB duomenų perdavimo kabelis
• naudotojo vadovas
